SAP Smartform二维码打印实例教程

[隐藏]

1, 安装TBarCode_SAPwin软件

1.1 下载Barcode软件

从网址http://www.tec-it.com/zh-cn/software/sap/Default.aspx下载TBarCode_SAPwin软件。(如需生成SAP"字符控制序列"则需一并下载TBarCode_Studio(V6)软件)。

1.2 安装Barcode软件

安装TBarCode_SAPwin,一路默认下一步。

003wFBDZzy76WHXnheze3&amp

选SAPlpd.exe

003wFBDZzy76WHXql8R79&amp

003wFBDZzy76WHXtshD9d&amp

安装完成。

2, 设置SAP设备类型、系统条码及打印机、输出设备

2.1 拷贝设备类型

Tcode:SPAD 拷贝设备类型,推荐拷贝CNSAPWIN(对中文支持较好)到ZCNSWIN或者SWIN到ZSWIN

003wFBDZzy76WHXwyg63e&amp

不要选使用参考

003wFBDZzy76WHXztBu40&amp

2.2 新建系统条形码

Tcode:SE73新建"系统条形码"ZQRCODE,Old Tech,及相关属性,类型为UNDEF,字符1~50,高度和宽度可自行调整,旋转000。

003wFBDZzy76WHY0Bjx2f&amp

点新建,再选"Old"

003wFBDZzy76WHXZA0k8c&amp

参数如下,宽高自定

003wFBDZzy76WHY5sngca&amp

生成如下

2017-03-01_14-29-51

2.3 新建打印机条形码

Tcode:SE73调整"打印机条形码",及其前后缀参数。

003wFBDZzy76WHYsTb086&amp

双击ZCNSWIN

003wFBDZzy76WHYvPyE18&amp

前缀定义一个新的,即系统没有的,如SBP25,后缀就用SBS01

003wFBDZzy76WHYyKM52d&amp

分别选中SBP25 和SBS01,点维护打印控制调整其相关参数

003wFBDZzy76WHYBYwXa3&amp

SBP25参数,如下(本例实现QR Code二维码),"控制字符序列"可以用软件TBarCode_Studio(V6)生成,也可以参考TBarCode9_SAPwin_Manual_EN.PDF手册13章编写

003wFBDZzy76WHYHF0B51&amp

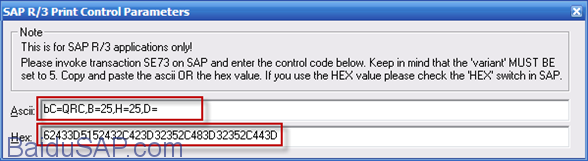

如下分别是Ascii和十六进制的QR Code的"控制字符序列"。

003wFBDZzy76WHYK0Ghad&amp

前缀:如填写的是已经转化的十六进制的字符串,请务必将上面的"十六进制开关"填入"X"。

003wFBDZzy76WHYMjhGf4&amp

后缀:填入十六进制1B。保存退出。

003wFBDZzy76WHYOIwye2&amp

2.4 调整打印控制变式

Tcode:SPAD调整打印控制变式。

点"完全管理",填入ZCNSWIN,显示。

003wFBDZzy76WHYRfRS80&amp

点"更改","字符集"为8483。

003wFBDZzy76WHYQl2G3a&amp

调整SPB25 -> 扩展的,SBS01 –> 直接。保存退出。

003wFBDZzy76WHYWBaS46&amp

2.5 新建输出设备

Tcode:SPAD新建输出设备LP02。

003wFBDZzy76WHYVC6P57&amp

调整"设备类型"为ZCNSWIN。

003wFBDZzy76WHYXQGH2f&amp

调整"主机假脱机访问方法"为F,"主机打印机"为__default(注意,前面两个下划线)。保存退出。

003wFBDZzy76WHZ0zkA78&amp

3, 新建Smartforms测试用例

3.1 新建样式

新建"样式"ZBARCODE_STYLE。

003wFBDZzy76WHZ2HDi10&amp

建立"段落格式"P1、P2,建立字符格式C1,C1的条码"名称"选择刚才创建的"系统条码"ZQRCODE。P1、P2、C1等其他具体格式自定。

003wFBDZzy76WHZs48j23&amp

3.2 新建Smartforms

新建"表格"ZBARCODE_SF。

003wFBDZzy76WHZxOVe8c&amp

主窗口中创建模板,模板的"样式"设置为ZBARCODE_STYLE

003wFBDZzy76WHZAsnzf5&amp

模板中新建两个文本。

TEXT1随意文本(含中文)。

003wFBDZzy76WHZF8b173&amp

TEXT2"字符格式"设置为C1(刚定义的条码字符)。003wFBDZzy76WHZLmEBa5&amp

4, 测试打印

4.1 安装打印机

安装PDF Factory或者使用Microsoft XPS Document Writer虚拟打印机,或者连接真实打印机。(软件可上网查找下载)

4.2 测试打印

执行刚生成的Smartforms:ZBARCODE_SF到打印界面。"输出设备"选刚刚件的LP02,勾选立即打印,打印。(注意,点打印预览是无法看到二维条码的效果的,SAP本身只支持PDF417类型的二维条码。)

003wFBDZzy76WHZKD4Q48&amp

打印正常执行。

003wFBDZzy76WHZNVYDfb&amp

打印效果。

003wFBDZzy76WHZSyjP95&amp

TBarCode_SAPwin软件会显示"Demo"字样。

003wFBDZzy76WHZVJ6z73&amp

以上。
